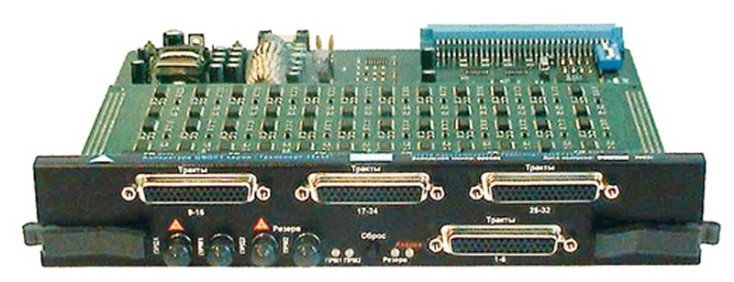

Назначение. Схемы организации связи

Аппаратура «Транспорт-32х30» предназначена для передачи 32 первичных цифровых потоков Е1 (2,048 Мбит/с) и 1 потока 64 кбит/с с интерфейсом RS-232 между двумя или несколькими (до 64-х) пунктами связи по одному или двум одномодовым или многомодовым оптическим волокнам.

Аппаратура поддерживает режим автоматического резервирования передачи группового потока по оптическому волокну и обеспечивает непрерывность связи в случае обрыва волокна.
Аппаратура – асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна.

Максимальная длина участка регенерации зависит от типа оптического волокна и может достигать 150-180 км. При работе по обычному одномодовому волокну, у которого дисперсия минимальна на длине волны 1310 нм, максимальная длина участка регенерации составляет 120 км. Минимальная длина участка регенерации равна нулю.

Полукомплекты аппаратуры выпускаются в различных модификациях, которые полностью совместимы друг с другом и отличаются количеством передаваемых потоков Е1, режимом работы по оптическому волокну и конструктивным исполнением. Различные модификации сделаны для того, чтобы гибко решать задачи по организации связи и экономить при этом ресурсы.
Все полукомплекты передают в групповом потоке по оптическому волокну 32 потока Е1.
Четыре модификации полукомплектов обеспечивают автоматическое резервирование группового потока, передаваемого по оптическому волокну, что позволяет обеспечить бесперебойную передачу группового потока, в случае обрыва волокна на одном из участков волоконно-оптической линии связи (связь может быть потеряна на время от 500 мкс до 1мс).

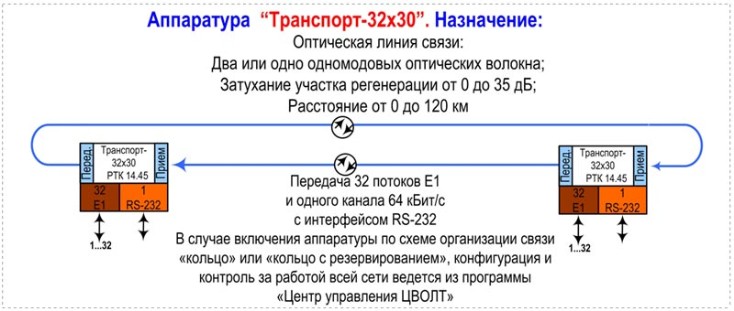

Аппаратура может включаться по схеме организации связи «точка-точка», «кольцо» или «кольцо с резервированием».
Для организации связи можно использовать одно или два одномодовых или многомодовых оптических волокна.

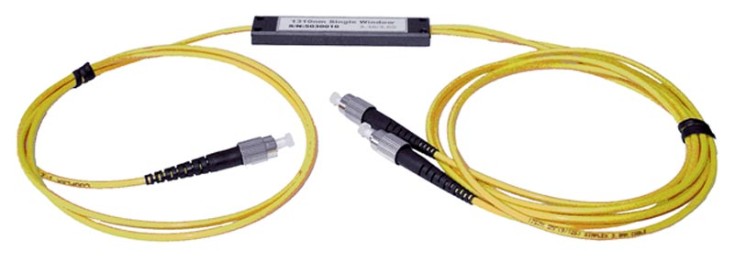

Для организации связи по одному оптическому волокну используются пассивные оптические Y- ответвители.

Конфигурация сети, контроль и управление всеми полукомплектами местными и удаленными может осуществляться из любого пункта связи с компьютера типа IBM PC, имеющего порт RS-232. Для конфигурирования и контроля работы всей сети используется программа «Центр управления ЦВОЛТ». Аппаратура имеет служебную связь, выход на аварийную станционную сигнализацию.

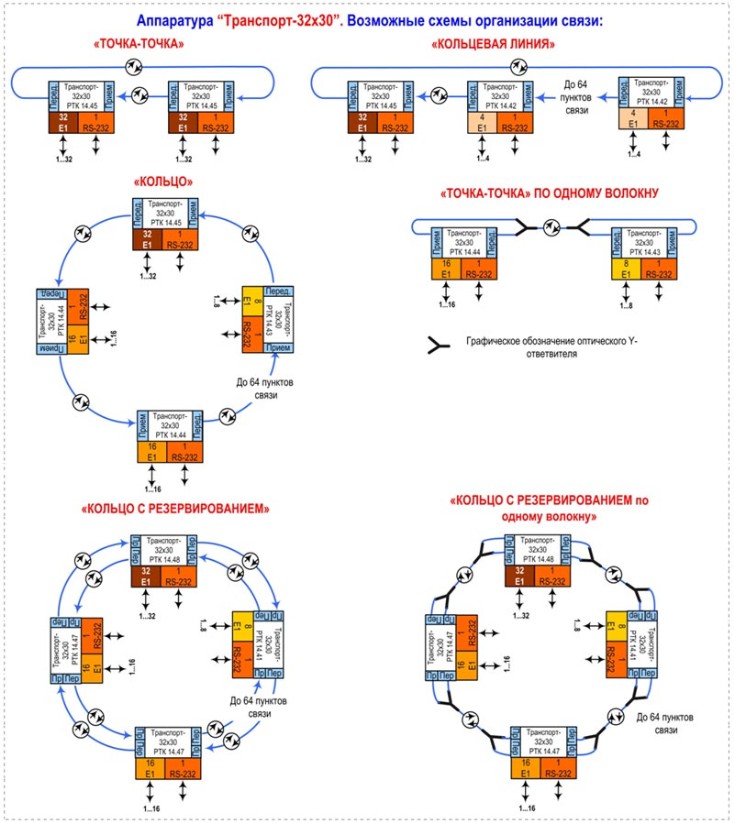

Возможные схемы организации связи
