Назначение. Особенности. Схема организации связи
Модуль сертифицирован в составе аппаратуры ЦВОЛТ «Гвоздь».
Модуль предназначен для передачи потока Ethernet с интерфейсом 10/100TХ по каналам потока Е1.
Модуль имеет 2 интерфейса Е1 и один интерфейс Ethernet 10/100TХ.
В модуле встроен полнодоступный кросс-коммутатор который позволяет выделить заданное пользователем количество каналов по 64 кбит/с для передачи потока Ethernet в транзитном потоке Е1.

Пропускная способность потока Ethernet определяется количеством выделенных канальных интервалов потока Е1 и может варьироваться пользователем от 64 кбит/с до n*64 кбит/с, n=1..31.
Максимальная пропускная способность потока Ethernet - 1,984 Мбит/с, при количестве выбранных канальных интервалов потока Е1 равном 31.
Интерфейс Ethernet модуля поддерживает любые протоколы передачи пакетов, в том числе передает расширенные пакеты (VLAN).
Неиспользуемые канальные интервалы ретранслируются без изменений.

При отключенном питании транзитный «Модуль передачи потока Ethernet 10/100TX» передает проходящий через его разъемы поток Е1 без изменений.

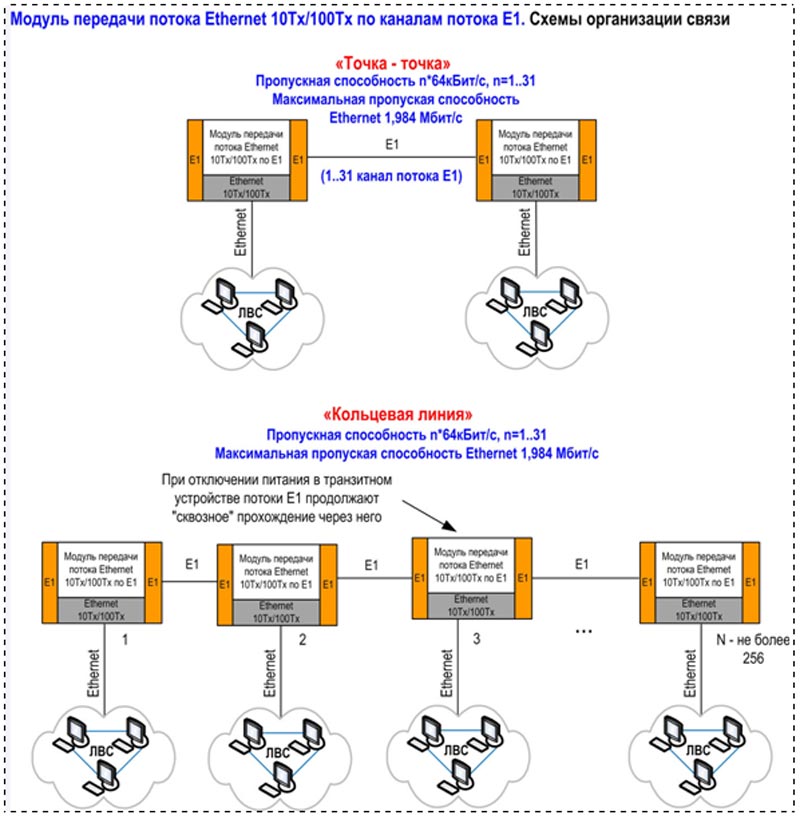

Возможные схемы организации связи: «точка-точка», «кольцевая линия», «цепь».
Схема организации связи «кольцевая линия» работает по принципу концентратора (HUB).
Выпускается две модификации полукомплектов:
- с питанием от постоянного напряжения от -36 В до -72 В;
- с питанием от переменного напряжения 220 В, 50 Гц.

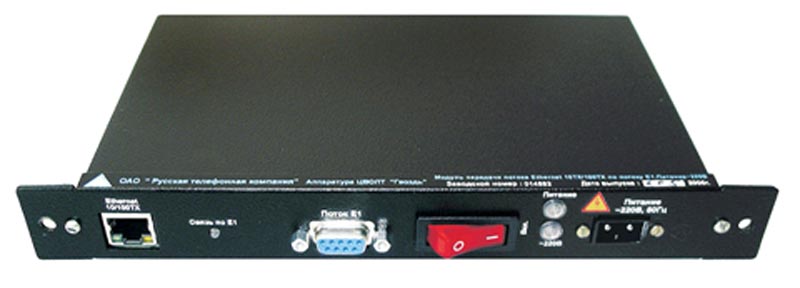

Конструктивно модуль выполнен в виде закрытого малогабаритного корпуса

Назначение и схема организации связи модуля для передачи потока Ethernet 10/100TX по каналам потока Е1
